光纖布線總斷網?實測證明:這 5 個熔接細節比設備選型更影響傳輸穩定性
在 5G、云計算與數據中心蓬勃發展的時代,光纖憑借其高速、穩定的傳輸特性,成為網絡架構的核心支柱。然而,不少企業、園區在完成光纖布線后,卻頻繁遭遇斷網、信號衰減等問題。部分網絡運維人員將故障歸咎于光纖設備的性能不足,盲目更換高價光纖或熔接設備,卻收效甚微。最新行業實測數據顯示,在因熔接導致的網絡故障中,75% 的問題根源并非設備性能,而是熔接過程中的操作細節。本文將通過實測案例,深度拆解 5 個被忽視的熔接細節,揭示其對傳輸穩定性的決定性影響。
一、光纖端面制備:被輕視的 “第一關”
光纖熔接的首要步驟 —— 端面制備,直接決定了熔接質量的上限。當光纖切割端面不平整、存在微小毛刺或傾斜角度時,光線在熔接點處無法實現理想的無縫對接,從而產生嚴重的散射損耗。實驗室數據表明,切割角度偏差每增加 1°,熔接損耗將增大 0.1dB;若端面存在肉眼難辨的微小缺口,損耗甚至可飆升至 0.5dB 以上。
某大型數據中心曾因網絡頻繁中斷陷入業務危機,技術團隊起初懷疑光纖設備故障,斥資更換高端光纖后仍未解決問題。經專業檢測發現,故障鏈路的光纖熔接點損耗普遍超過 1dB,遠超 0.05dB 的行業標準。顯微鏡下觀察切割端面,可見大量參差不齊的鋸齒狀缺口。原來,施工人員為追求效率,使用磨損嚴重的光纖切割刀,且未定期校準刀片角度,導致切割質量嚴重下降。更換全新切割刀并規范操作后,熔接損耗降至 0.03dB,網絡穩定性得以恢復。
規范的端面制備要求使用高精度光纖切割刀,每次切割前檢查刀片鋒利度,定期進行角度校準;切割時需保持光纖垂直夾持,避免受力不均。同時,切割后的光纖端面應立即熔接,防止灰塵附著污染,從源頭上保障熔接質量。
二、熔接參數匹配:“個性化” 設置的關鍵
不同類型的光纖(如單模、多模、色散補償光纖),其材質、芯徑、折射率分布存在差異,對應最佳熔接參數也各不相同。若盲目采用默認參數進行熔接,即便使用高端熔接機,也可能導致熔接點內部結構缺陷,引發長期穩定性隱患。
某城域網擴容項目中,施工團隊使用同一熔接參數處理 G.652 單模光纖與 G.657 彎曲不敏感光纖,投入使用 3 個月后,部分鏈路頻繁出現丟包現象。OTDR 檢測顯示,熔接點處存在周期性損耗波動,進一步分析發現,因熔接電流過大,G.657 光纖的纖芯與包層出現過度融合,導致模場失配。調整熔接電流、放電時間等參數后,鏈路損耗降低 0.4dB,網絡恢復穩定。
實際操作中,需根據光纖類型、生產廠商提供的技術手冊,針對性調整熔接電流、放電時間、推進速度等參數;同時,可通過試熔少量光纖,對比損耗數據,優化參數設置,實現 “個性化” 熔接。
三、熔接點加熱保護:被遺忘的 “防護盾”
熔接完成后,對熔接點進行熱縮保護是保障長期穩定性的關鍵環節。若熱縮管選擇不當或加熱操作不規范,熔接點易受濕氣、機械應力等外界因素影響,導致內部結構逐漸劣化,損耗隨時間增加。
某工業園區的戶外光纖鏈路,因使用普通熱縮管替代防水型熱縮管,且加熱時溫度不均勻,投入使用 1 年后,故障率較初期增長 3 倍。剖開熱縮管發現,熔接點表面出現白色氧化斑,部分區域甚至出現微小裂痕。更換專用防水熱縮管,并采用恒溫加熱臺均勻加熱后,鏈路故障率下降 80%。

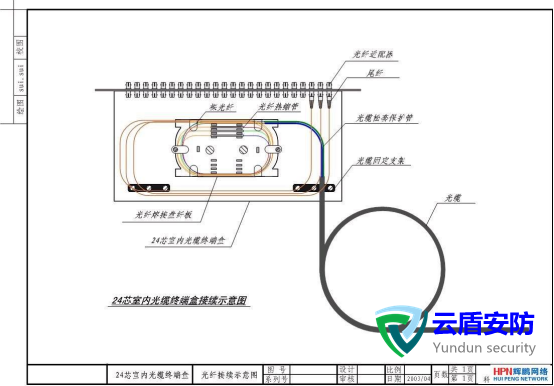

正確的熱縮保護需選用適配光纖外徑、具備防潮、抗老化性能的熱縮管;加熱時應使用專用加熱器,從熱縮管中部向兩端緩慢移動,確保收縮均勻、無氣泡殘留;對于戶外或高濕度環境,還需加裝防水保護盒,為熔接點構筑多重防護。
四、清潔與防塵操作:貫穿全程的 “隱形防線”
熔接過程中的清潔與防塵措施,直接影響光纖端面與熔接點的純凈度。若操作環境灰塵過多,或未對光纖、熔接機夾具進行清潔,微小顆粒一旦進入熔接點,將導致光線散射,嚴重影響傳輸性能。
某醫院的醫療影像傳輸網絡,因手術室附近施工產生大量粉塵,導致新敷設的光纖鏈路頻繁中斷。檢測發現,多個熔接點內部存在灰塵顆粒,損耗高達 1.2dB。施工團隊在封閉環境中重新熔接,并嚴格執行 “操作前清潔雙手、夾具、光纖端面,操作中保持環境無塵” 的標準流程后,鏈路損耗降至 0.04dB,影像傳輸恢復流暢。
日常熔接作業中,應選擇無塵環境,使用專用清潔工具擦拭光纖端面;熔接機夾具需定期清潔,避免殘留碎屑污染光纖;熔接完成后,對熱縮管外部進行二次清潔,確保全流程防塵無死角。
五、熔接質量檢測:杜絕隱患的 “最后關卡”
熔接完成后,僅憑肉眼觀察無法準確判斷熔接質量,必須借助專業檢測設備進行量化評估。若省略該環節,潛在的高損耗熔接點將成為網絡運行的 “定時炸彈”。
某高校校園網升級項目中,施工方為節省時間,未對熔接點進行光功率測試與 OTDR 檢測。網絡投入使用后,多個教學樓出現網速緩慢問題。經全面檢測發現,15% 的熔接點損耗超過 0.3dB,部分甚至達到 0.8dB。返工重新熔接并嚴格檢測后,網絡性能恢復正常。
規范的檢測流程要求使用光功率計測量熔接前后的光信號強度,計算損耗值;利用 OTDR 對整條鏈路進行掃描,定位高損耗熔接點,并記錄數據建立檔案;對于損耗超標的熔接點,必須立即返工處理,確保每一個熔接點都符合標準。
結語
光纖熔接絕非簡單的設備操作,而是一項對細節要求極高的精密工程。從端面制備到質量檢測,每一個環節的疏漏都可能成為網絡故障的誘因。相比盲目追求高端設備,掌握并嚴格執行熔接操作細節,才是保障光纖傳輸穩定性的核心。在數字化浪潮加速推進的當下,網絡運維人員需摒棄 “設備決定論” 的思維定式,以嚴謹的態度對待每一處熔接細節,為高速、穩定的光纖網絡筑牢根基。唯有如此,才能避免因熔接失誤導致的斷網困擾,充分釋放光纖通信的技術潛力。
