弱電工程橋架施工方案，收藏做模板及橋架大小頭變徑施工
摘要：
本文提供了一份詳細的弱電工程橋架施工方案，包括材料選擇、實際敷設的工序和技術要求、支吊架安裝要求、橋架安裝要求、橋架內配線要求以及其他技術要點。此外，還重點介紹了橋架大小頭變徑施工的具體步驟和方法，為弱電工程橋架施工提供了實用的模板和參考。
弱電工程橋架施工方案是確保弱電系統穩定運行的重要環節。本文將詳細介紹弱電工程橋架的施工方案，包括材料選擇、實際敷設的工序和技術要求等，并特別提供橋架大小頭變徑施工的具體步驟，以供讀者參考和收藏。
一、材料選擇
1. 橋架：采用優質鋼板加工成型的全封閉高強度矩形鋼管，外表通過鍍鋅處理，提高抗腐蝕能力。橋架內外應光滑平整，無棱刺，不應有扭曲、翹邊等變形現象。
2. 分線盒和插座盒：用于導線的轉彎、相接和交叉，可作不同管形的變換和一定范圍的高度調整。雙橋架線路的分線盒內部設有隔離板，以保證強、弱電之間的隔離和屏蔽。
3. 專用出線口：用于導線的引出，可根據需要用作電源、電話、視頻插座或計算機終端出口。距分線盒230mm設置第一個出線口，出線口之間標準間距為600mm。
4. 連接支撐附件：包括連通器、圓管接頭、變徑接頭、終端、支架與調整螺栓等，用于橋架的連接、支撐及高度調整。
二、實際敷設的工序和技術要求
1. 橋架設計：根據圖紙走向及現場建筑特性設計橋架的彎頭、馬鞍、長度等。
2. 橋架安裝：根據橋架大小，精確計算出承托點受力情況，要求均勻、整齊美觀及牢固可靠。橋架安裝必須橫平豎直，角彎必須有充分的弧度，防止將電纜拆散。
3. 接地保護：橋架必須至少將兩端加接地保護，要求每隔20M接地一次。如果圖紙上無明確接地點時，建議在橋架內加設一條BV16平方毫米的雙色地線。
4. 彈線定位：根據設計圖紙確定橋架走向，用粉線袋在線路的中心外進行彈線，標注出分線盒、分線口及支架的具體位置。
5. 橋架敷設：根據標準位置放置分線盒和支架，然后放置橋架和出線口，同時根據需要加各種配件。連接完畢后，調整支架和塑料蓋，使出線口到適當高度。
6. 槽內配線：清掃橋架后，將帶線穿插至出線口，用布條或空氣壓縮機將橋架內的雜物和積水清理干凈。放線前應先檢查管及橋架連接處的護日是否齊全。
三、支、吊架安裝要求
所用鋼材應平直，無顯著扭曲。下料后長短偏差應在5mm內，切口處應無卷邊、毛刺。支、吊架應安裝牢固，保證橫平豎直。固定支點間距一般不應大于1.5-2.0m，在進出接線箱、盒、柜、轉彎、轉角及丁字接頭的三端500mm以?xún)?nèi)應設固定支持點。支、吊架的規格一般不應小于扁鐵30mm×3mm或扁鋼25mm×25mm×3mm。
四、橋架安裝要求
橋架應平整，無扭曲變形，內壁無毛刺，各種附件齊全。橋架接口應平整，接縫處緊密平直，槽蓋裝上后應平整、無翹腳，出線口的位置準確。橋架的所有非導電部份的鐵件均應相互連接和跨接，使之成為一連續導體，并做好整體接地。橋架安裝應符合《高層民用建筑設計防火規范》（GB50045-95）的相關規定。
五、橋架內配線要求

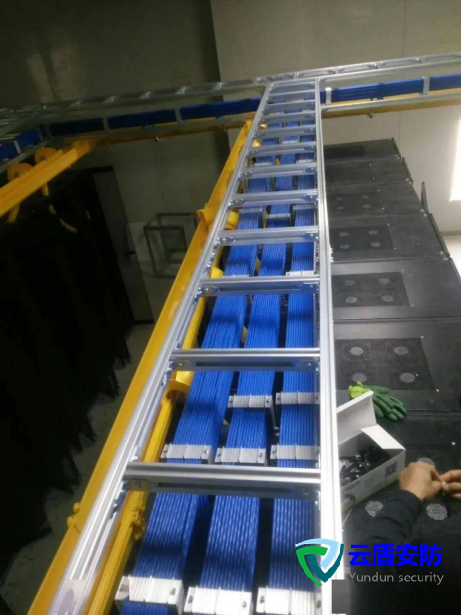

橋架配線前應消除槽內的污物和積水。纜線布放前應核對型號規格、程式、路由及位置與設計規定相符。在同一橋架內包括絕緣在內的導線截面積總和應不超過內部截面積的40%。纜線的布放應平直，不得產生扭絞、打圈等現象，不應受到外力的擠壓和損傷。電源線、信號電纜、對絞電纜、光纜及建筑物內其他弱電系統的纜線應分離布放，各纜線間的最小凈距應符合設計要求。
六、其他技術要點
1. 橋架的安裝位置應符合施工圖規定，左右偏差不應超過50mm，橋架水平度每米偏差不應超過2mm，橋架應與地面保持垂直，并無傾斜現象，垂直度偏差不應超過3mm。
2. 橋架節與節間應接觸良好，安裝牢固，橋架節與節間用接頭連接板拼接，螺釘應擰緊。兩橋架拼接處水平度偏差不應超過2mm。
3. 橋架使用的接地體應符合設計要求，就近接地，并應保持良好的電氣連接。當直線段橋架超過30m或跨越建筑物時，應有伸縮縫，其連接宜采用伸縮連接板。
4. 橋架轉彎半徑不應小于其槽內的線纜最小允許彎曲半徑的最大者。
七、橋架大小頭變徑施工
做大小頭之前，首先確定主橋架和次橋架，主橋架一般比次橋架大，大小頭是主橋架變徑到次橋架的部件。以下是橋架大小頭變徑施工的具體步驟：
1. 確定主橋架和次橋架的大小：例如，將200×100的主橋架變徑為100×100的次橋架。
2. 確定線段和切割點：在主橋架上確定線段BO，因?yàn)槭歉叨认嗤讓捵優橹鳂蚣艿囊话?，所以O(shè)B是主橋架的底寬平分線。同理，變徑多少，AB就是多少。BO長度可長可短，過O點畫線段OG，OG需要大于主橋架的一半。畫好OG之后，截取GF等于GO。
3. 切割和折合：切割BO、OG、OF等線段，折合之后在重合部分鉆孔，用螺絲固定。
通過以上步驟，即可完成橋架大小頭的變徑施工。圖示中的兩種做法可根據現實需要來選擇，往左變徑就在右邊畫線切割折合，往右變徑就在左邊畫線切割折合。
綜上所述，弱電工程橋架施工方案需要細致考慮材料選擇、實際敷設的工序和技術要求、支吊架安裝要求、橋架安裝要求、橋架內配線要求以及其他技術要點。同時，橋架大小頭變徑施工也是弱電工程橋架施工中的重要環節。本文提供的施工方案和模板，可為弱電工程橋架施工提供實用的參考和借鑒。
